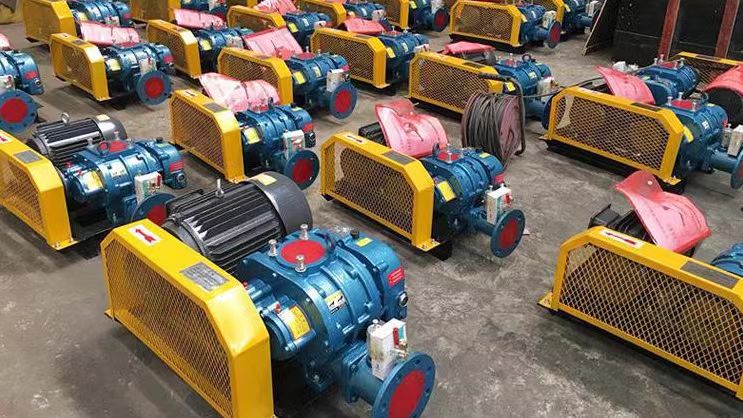

羅茨式鼓風機的消音器安裝部位
羅茨風機的消音器安裝需根據氣流特性和降噪需求科學布局，其安裝部位及技術要點如下：
---
**一、核心安裝部位及功能對比**
| **安裝位置** | **核心功能** | **技術要點** |
|--------------------|-----------------------------------------------------------------------------|-----------------------------------------------------------------------------|
| **進氣管道** | 1. 降低吸氣脈動噪聲（主控125-4000Hz）<br>2. 過濾顆粒物（保護轉子間隙） | - 距風機進口≤1.5倍管徑<br> - 必須加裝過濾器（精度≤100μm）<br> - 水平安裝時設排水坡（3°） |
| **排氣管道** | 1. 排氣壓力脈動（典型頻率30-120Hz）<br>2. 降低高速氣流再生噪聲 | - 應設膨脹節吸收熱位移<br> - 爆破片安裝距離≤3m<br> - 高溫型需隔熱層（＞150℃工況） |
| **機殼本體** | 1. 抑制殼體振動輻射噪聲<br>2. 阻斷機械噪聲傳播 | - 采用約束層阻尼結構（CLD）<br> - 隔聲罩插入損失≥15dB(A) |
| **旁路管道** | 1. 卸載啟動時泄壓降噪<br>2. 調節流量時分流降噪 | - 消音器耐瞬時沖擊≥0.8MPa<br> - 閥門動作時間＜3秒（防壓力激增） |
---
**二、安裝位置優化方案**
**1. 進氣消音器布局**
```mermaid
flowchart LR
A[進氣口] --> B[防雨彎頭] --> C[粗濾器] --> D[消音器] --> E[軟連接] --> F[風機]
```
- **距離控制**：消音器出口距風機進口保持（1-1.2）×管徑（DN）
- **典型參數**：
- 流速：8-12m/s（DN100-DN300）
- 壓降：≤250Pa（清潔狀態）
**2. 排氣消音器系統配置**
```mermaid
flowchart LR
G[風機] --> H[止回閥] --> I[冷卻器] --> J[消音器] --> K[閥] --> L[主管道]
```
- **溫度控制**：
- 當排氣溫度＞120℃時，消音器前需加裝空冷器（降溫至80℃以下）
- **壓力保護**：
- 閥與消音器間距≤5倍管徑（DN）
---
**三、特殊部位安裝規范**
**1. 隔聲罩集成安裝**
- **結構參數**：
- 雙層鋼板（1.5+1.2mm）夾50mm巖棉
- 觀察窗采用5+5夾膠玻璃（隔聲量≥30dB）
- **散熱要求**：
- 每kW功率需0.2m2散熱孔（加裝消聲百葉）
**2. 管道支架消聲處理**
- **彈性懸掛標準**：
| 管道直徑 | 彈簧剛度 | 隔振效率 |
|----------|----------|----------|
| DN150 | 20N/mm | ≥85 |
| DN300 | 50N/mm | ≥80 |
- **防振墊片**：耐油橡膠（邵氏硬度60±5）
---
**四、安裝工藝關鍵指標**
1. **同軸度要求**：
- 法蘭對接偏差≤0.05mm/m
- 角向偏差≤0.1°
2. **密封等級**：
- 靜態密封：ISO 5208 Grade B
- 動態密封：泄漏率≤1×10 mbar·L/s
3. **動平衡影響**：
- 附加質量需控制在轉子允許不平衡量的10內
---
**五、不同行業的安裝差異**
| **行業** | **進氣側特點** | **排氣側特點** |
|------------|--------------------------------|--------------------------------|
| 污水處理 | 防結露加熱套（50W/m） | 耐濕式消音器（排水坡度5°） |
| 化工 | 防爆型（Ex dⅡCT4） | 防腐襯里（PTFE 3mm） |
| 食品 | 無菌快拆結構（SMS密封） | 鏡面拋光（Ra≤0.4μm） |
---
**六、維護性安裝設計**
1. **檢修空間預留**：
- 濾網更換側需≥800mm操作空間
- 吸聲材料更換需設φ300mm以上人孔
2. **監測接口**：
- 壓差測點（G1/2"內螺紋）
- 噪聲監測點（距殼體1m，高度1.5m）
---
**七、安裝失效案例分析**
- **案例1**：進氣消音器距離過遠（＞2倍DN）
- 現象：低頻噪聲增加8dB
- 原理：管道段形成駐波放大
- **案例2**：排氣消音器未隔熱
- 現象：吸聲材料碳化
- 數據：150℃持續運行200小時后失效
---
**實踐建議**：對于55kW以上大功率羅茨風機，推薦采用"進氣消音器+排氣抗性消音器+隔聲罩"的三重降噪方案，可使1m處噪聲從105dB(A)降至82dB(A)以下。安裝時需用激光對中儀確保管道同心度（偏差＜0.1mm/m）。
